Проверка прочности

Момент инерции:

Момент сопротивления:

Статический момент:

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

25,29 < 26,4 - условие прочности выполняется.

Выбираем листовой прокат для поясов 530х20х14000, для стенки 1300х10х14000.

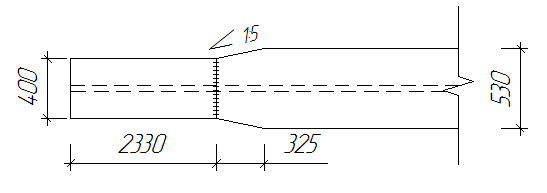

Т.к. пролет 14 м, то экономически целесообразно уменьшить сечение балки. Уменьшение сечения будем делать на расстоянии 1/6 пролета балки от опоры, т.е. х=2,33 м.

Рис. 15

С учетом собственного веса главной балки М/=1,02·2306=2352,12 кНм.

Определим требуемый момент сопротивления и момент инерции измененного сечения, исходя из прочности сварного стыкового шва, работающего на растяжение.

Принимаем пояс шириной 400 мм.

Уточним площадь сечения полки:

Af1= bf1 tf=40·2=80 см2.

Рис. 16

Геометрические характеристики сечения балки

Момент инерции

Момент сопротивления

Статический момент

18,6<22,44 кН/см2 -условие прочности выполняется.

Максимальное касательное напряжения в балке

RS gс = 0,58×24·1,1=15,3 кН/см2

10,06<15,3- проверка выполняется.
