Сбор нагрузок на подошву фундамента.

Фундамент 5.

N0=Nk=1944

Mox=0

Moy=Mk-Q*1,8=97,2-11,66*1,8=76,21

Q=Qk=11,66

Фундамент 4

N0=Nk+Рст=972+544,32=1516,32

Mox=- Рст*0,8=-544,32*0,8= - 435,46

Moy= -Mk-Q*1,8= -48,6-5,38*1,8= -58,28

Q=Qk=5,83

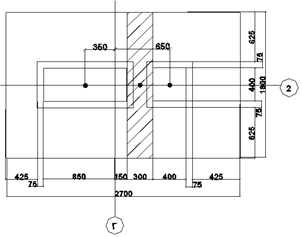

Фундамент 7

N0=Nk+ NkI+Pст1+ Pст2+ Pст3=272,16+224,73+68,04+432+54=1050,93

Mox= Pст1*0,54- Pст2*0,225+ Pст3*0,645+ NkI*0,195- Nk*0,385=146,97+144,95-15,31+10,53-166,32=120,83

Moy=Mk+ MkI+(Qk+QkI)*d- Nk*0,35- Pст1*0,225+ Pст2*0,3+ NkI*0,65+ Pст3*0,9=36,18+8,262-151,2-61,24+20,41+35,1+202,26=89,77

Q=Qk+ QkI=4,32+0,27=4,59

Фундамент 8

N0=Nk+ NkI+Pст1=864+108+224,73=1196,73

Mox= 0

Moy= - N*0,35+ NkI*0,65+(Qk+Qk)*d+ Mk+ MkI= -846*0,35+108*0,65+9,18*1,8+69,12+3,24=

-302,4+70,2+16,52+69,12+3,24=

-143,32

Q=Qk+ QkI=8,64+0,54=9,18
